ОБРЕЗАТЬ Команда

список процедур

Для удлинения объекта

Щелкнуть меню "Изменить" » "Удлинить".

Выбрать объекты, определяющие граничные кромки.

Для выбора всех отображаемых объектов в качестве потенциальных граничных кромок нажать ENTER без указания объектов.

Выбрать удлиняемые объекты.

Панель Редактирование

Командная строка: УДЛИНИТЬ

ОБРЕЗАТЬ Команда

список процедур

Для обрезки объекта

Щелкнуть меню "Изменить" » "Обрезать".

Выбрать объекты, определяющие режущие кромки.

Для выбора всех отображаемых объектов в качестве потенциальных режущих кромок нажать ENTER без указания объектов.

Выбрать обрезаемые объекты.

Панель Редактирование

Командная строка: ОБРЕЗКА

ОБРЕЗАТЬ Команда

список процедур

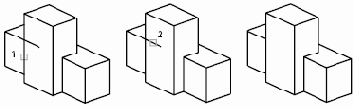

Для удлинения объектов в 3М каркасных моделях

Щелкнуть меню "Изменить" » "Удлинить".

Выбрать граничную кромку для удлинения (1).

Ввести к (Кромка).

Ввести с (С продолжением).

Ввести п (Проекция).

Ввести п (ПСК).

Выбрать удлиняемый объект (2).

Командная строка: УДЛИНИТЬ

ОБРЕЗАТЬ Команда

список процедур

Для обрезки в 3М пространстве с проецированием на плоскость текущего вида

Щелкнуть меню "Изменить" » "Обрезать".

Выбрать режущую кромку (1).

Ввести п (Проекция).

Ввести в (Вид).

Выбрать обрезаемый объект (2).

Командная строка: ОБРЕЗКА

ОБРЕЗАТЬ Команда

список процедур

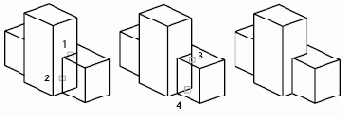

Для обрезки объектов в 3М каркасных моделях

Щелкнуть меню "Изменить" » "Обрезать".

Выбрать режущие кромки (1, 2).

Ввести п (Проекция).

Ввести н (Нет).

Выбрать обрезаемый объект (3, 4).

Командная строка: ОБРЕЗКА

ОБРЕЗАТЬ Команда

список команд

Обрезка объекта по кромке, формируемой другими объектами

Для удлинения объекта

Для обрезки объекта

Для удлинения объектов в 3М каркасных моделях

Для обрезки в 3М пространстве с проецированием на плоскость текущего вида

Для обрезки объектов в 3М каркасных моделях
