Построение трехмерных массивов
Для создания прямоугольного массива
Для создания кругового массива
Для создания прямоугольного массива 3М объектов
Для создания кругового массива 3М объектов


3DARRAY Команда


3DARRAY Команда



список процедур






Для создания прямоугольного массива
  • Щелкнуть меню "Изменить" » Массив.

  • В диалоговом окне "Массив" выбрать "Прямоугольный массив".

  • Нажать кнопку "Выбор объектов".

  • Закрытие диалогового окна "Массив". Запрос на выбор объектов.
  • Выбрать исходные объекты и нажать ENTER.

  • В полях "Рядов" и "Столбцов" ввести число рядов и столбцов.

  • Задать горизонтальное и вертикальное расстояния между объектами одним из следующих способов:

  • В полях "Между рядами" и "Между столбцами" ввести значения расстояний между рядами и столбцами. Знак числа (плюс или минус) указывает на направление построения массива.

  • Нажать кнопку "Указать оба расстояния" и указать с помощью устройства указания два противоположных угла ячейки массива. Ячейка определяет вертикальное и горизонтальное расстояния между рядами и столбцами.

  • Нажать кнопку "Указать расстояние между рядами" для задания вертикального расстояния с помощью устройства указания и кнопку "Указать расстояние между столбцами" для задания горизонтального расстояния.

  • В окне образца выводится результат действий.
  • Для изменения угла поворота массива ввести новое значение угла в поле "Угол поворота".

  • Направление нулевого угла, принятого по умолчанию, можно изменить командой ЕДИНИЦЫ.

  • Нажмите кнопку "ОК" для создания массива.

  •  Панель Редактирование

     Командная строка: МАССИВ


    3DARRAY Команда


    3DARRAY Команда



    список процедур






    Для создания кругового массива
  • Щелкнуть меню "Изменить" » Массив.

  • В диалоговом окне "Массив" выбрать "Круговой массив".

  • Для задания точки центра кругового массива выполнить одно из действий:

  • Ввести значения координат X и Y, определяющие положение центра кругового массива.

  • Нажать кнопку "Указать центр массива". Диалоговое окно "Массив" временно закрывается, и предлагается выбрать объекты. С помощью устройства указания задать точку центра кругового массива.

  • Нажать кнопку "Выбор объектов".

  • Диалоговое окно "Массив" временно закрывается, и предлагается выбрать объекты.
  • Выбрать размножаемые объекты.

  • В списке "Способ построения" выбрать один из предлагаемых способов:

  • Число элементов и Угол заполнения

  • Число элементов и Угол между элементами

  • Угол заполнения и Угол между элементами

  • Ввести число элементов, включая исходный объект, если установлена соответствующая опция.

  • Воспользоваться одним из следующих способов:

  • Ввести значения углов. В поле "Угол заполнения" указывается угол заполнения массива. В поле "Угол между элементами" задается угловое расстояние между парой соседних элементов.

  • Нажать кнопку "Указать угол заполнения" или "Указать угол между элементами". Использовать указывающее устройство, чтобы указать угол заполнения и угол между элементами.

  • В окне образца выводится результат действий.
  • При необходимости настроить дополнительные опции:

  • Для поворота элементов в массиве установить флажок "Поворачивать элементы массива". В окне образца выводится результат действий.

  • Чтобы указать базовую точку осей X,Y, выбрать "Подробнее", отключить параметр "Как установлено в объекте" и ввести значения в окна X и Y, или нажать кнопку "Указать базовую точку" и использовать указывающее устройство для указания точки.

  • Нажмите кнопку "ОК" для создания массива.

  •  Панель Редактирование

     Командная строка: МАССИВ


    3DARRAY Команда


    3DARRAY Команда



    список процедур

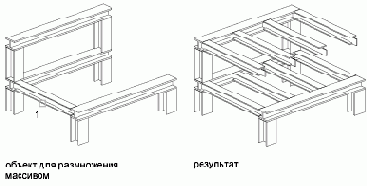

    Для создания прямоугольного массива 3М объектов
  • Щелкнуть меню "Изменить" » 3М операция » 3М массив.

  • Выбрать размножаемый объект (1).

  • Задать опцию "Прямоугольный".

  • Ввести число рядов.

  • Ввести число столбцов.

  • Ввести число этажей.

  • Задать расстояние между рядами.

  • Задать расстояние между столбцами.

  • Задать расстояние между этажами.


  •  Командная строка:  3DARRAY


    3DARRAY Команда


    3DARRAY Команда



    список процедур






    Для создания кругового массива 3М объектов
  • Щелкнуть меню "Изменить" » 3М операция » 3М массив.

  • Выбрать размножаемый объект (1).

  • Задать опцию "Круговой".

  • Задать число элементов массива.

  • Задать угол заполнения.

  • Нажать ENTER для задания поворота объектов в соответствии с поворотом массива; либо ввести н (Нет) для сохранения их исходной ориентации.

  • Указать начальную и конечную точки оси вращения (2, 3).


  •  Командная строка:  3DARRAY
