СЕЧЕНИЕ Команда

список процедур

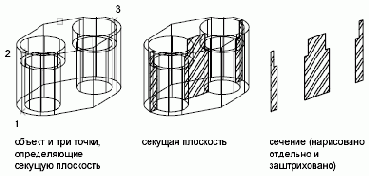

Для построения поперечного сечения тела

Щелкните меню "Рисование" » "Тела" » "Сечение".

Выбрать объекты для построения сечения.

Указанием трех точек задать секущую плоскость.

Первая из указанных точек задает начало (0, 0, 0) связанной с режущей плоскостью ПСК, 3

Командная строка: СЕЧЕНИЕ

ПримечаниеДля того чтобы заштриховать полученное сечение, необходимо вначале совместить ПСК с секущей плоскостью.

СЕЧЕНИЕ Команда

список процедур

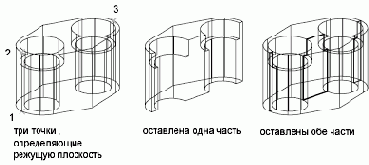

Для разрезания тела

Щелкните меню "Рисование" » "Тела" » "Разрез".

Выбрать объекты для разрезания.

Указанием трех точек определить режущую плоскость.

Первая из указанных точек задает начало (0, 0, 0) связанной с режущей плоскостью ПСК, Вторая точка определяет положительную ось X, а третья точка определяет положительную ось Y.

Командная строка: РАЗРЕЗ

СЕЧЕНИЕ Команда

список команд

Создание области в месте пересечения плоскости и тел

Для построения поперечного сечения тела

Для разрезания тела
