Диалоговое окно «Источники света»
| С Команды
|
| ||||
| Диалоговое окно «Источники света» |
| ||||
Меню "Вид": "Тонирование"
Управление положением, цветом и интенсивностью световых эффектов. Для учета источников света нужно вызвать команду РЕЖИМРАСКР и установить один из следующих режимов: плоское, по Гуро, плоское с кромками или по Гуро с кромками.
Источники
Список источников света текущего рисунка.
Изменить
Изменение выбранных источников света.
Открывается диалоговое окно Изменение точечного источника света, Изменение удаленного источника света или Изменение прожектора, в зависимости от типа выбранного источника света.
Удалить
Удаление выбранного источника света из рисунка.
Выбрать
Закрывает диалоговое окно при применении устройства указания для выбора источника света. После выбора вновь появляется окно «Источники света»; выбранный источник выделяется в списке «Источники».
Новый
Создание нового источника света в текущем рисунке. Открывается диалоговое окно Новый точечный источник света, Новый удаленный источник света или Новый прожектор, в зависимости от типа выбранного источника света.
Точечный источник света
Испускает лучи света из точки во всех направлениях. Спад освещенности может отсутствовать или же выражаться обратной линейной или обратной квадратичной зависимостью. См. раздел Обзор источников света для тонирования в документе Руководство пользователя.
Удаленный источник света
Испускает параллельные лучи света в одном направлении. Свет распространяется без затухания — его интенсивность не изменяется с удалением от источника.
Прожектор
Испускает конус света в заданном направлении. См. раздел Добавление, изменение и удаление источников света в документе Руководство пользователя.

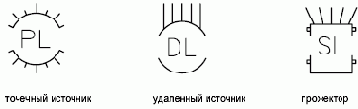

При создании источника света в рисунок вставляется соответствующий блок для обозначения типа и положения источника.
Направление на север
Отображает диалоговое окно "Направление на север", в котором можно задать направление на север.
Рассеянный свет
Управление фоновым рассеянным светом, равномерно освещающим все поверхности модели. Для того чтобы изображение не оказалось перенасыщенным или матовым, следует устанавливать как можно меньший уровень рассеянного света.
Интенсивность
Регулировка интенсивности рассеянного света от полного его отсутствия (0) до максимально яркого (1).
Цвет
Управление цветом рассеянного света в системе RGB. Текущий цвет иллюстрируется на образце.
Выбор цвета
Отображает диалоговое окно "Выбор цвета". Цвет можно выбрать по его номеру из существующих 255 индексов цвета AutoCAD (ИЦА), из всей палитры цветов или с использованием альбомов цветов.
