Диалоговое окно «Режимы тонирования»
| Р Команды
|
| ||||
| Диалоговое окно «Режимы тонирования» |
| ||||
Меню "Вид": "Тонирование"
Задание настроек для тонирования.
Тип тонирования
Список возможных режимов тонирования — «Упрощенное», «Фотореалистичное» и «Трассировка луча».
Сцена для тонирования
Содержит список сцен, включая текущий вид, которые можно выбрать для тонирования.
Процедура тонирования
Задание параметров по умолчанию для команды RENDER.
Выбирать объекты
Предлагает выбрать объекты для тонирования.
Задать область тонирования
Предлагает задать область тонирования на экране Если кнопка "Тонирование" нажата при установленном флажке "Задать область тонирования", отобразится запрос на задание области на рисунке перед выполнением тонирования. Данный флажок доступен только в том случае, если в группе опций «Вывод» из списка выбран пункт «Видовой экран».
Без диалога
Тонирование текущего видового экрана без вызова диалогового окна «Тонирование».
Масштаб символа источника
Управляет размером блоков, обозначающих источники света. Введенное значение используется в качестве масштабного коэффициента при вставке блоков источников в рисунок. В поле следует вводить вещественные числа.
Масштабный коэффициент влияет на следующие блоки: OVERHEAD, DIRECT и SH_SPOT.
Угол сглаживания
Устанавливает значение угла для интерпретации его в виде кромки. Значение по умолчанию составляет 45 градусов. Края граней, расположенных под большим углом, не сглаживаются. Края граней, расположенных под меньшим углом, сглаживаются.
Параметры тонирования
Задание параметров, управляющих тонированием.

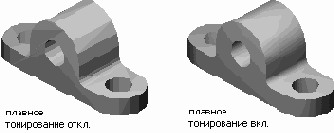

Плавное
Делает резкие переходы между гранями поверхности более плавными. Вычисляется нормаль поверхности, и цвета двух или нескольких смежных граней смешиваются.
С материалами
Тонирует поверхность с использованием информации о присвоенных объекту материалах или индексах цветов AutoCAD.
При сброшенном флажке все объекты рисунка принимают параметры материала ГЛОБАЛЬНЫЙ. Подробнее см. описание команды RMAT.
С тенями
При поднятом флажке генерируются тени. Этот параметр доступен только в режимах «Фотореалистичное» и «Трассировка луча».
Кэширование
При поднятом флажке используется временный кэш-файл, в который записывается информация о тонировании. До тех пор, пока геометрия рисунка или вид остаются неизменными, программа использует информацию из кэш-файла при каждом тонировании, устраняя тем самым необходимость повторного представления в мозаичном виде. Экономия времени становится особенно заметной при тонировании твердотельных моделей.
Дополнительно
В зависимости от выбранного типа тонирования отображает диалоговое окно "Параметры тонирования", "Параметры фотореалистичного тонирования" или "Параметры тонирования методом трассировки луча", в котором можно задать дополнительные параметры тонирования.
Размещение
Задает направление вывода тонированного изображения.
Видовой экран
Тонирование на видовой экран.
Окно «Render»
Тонирование с выводом в окно "Тонирование".
Файл
Тонирование с записью в файл.
Дополнительно
При выборе параметра "Файл" открывает диалоговое окно "Параметры вывода в файл".
Проба
Позволяет сократить время тонирования (за счет потери качества), путем вычисления не всех, а только некоторых пикселов изображения. Из списка можно выбрать различные соотношения: от 1:1 (качественнее) до 8:1 (быстрее).
Фон
Вызов диалогового окна «Фон» (см. команду BACKGROUND).
Туман/Затемнение
Вызов диалогового окна «Туман/Затемнение» (см. команду FOG).
