Диалоговое окно "Штриховка и градиент"




Ш Команды



Ш Команды


Диалоговое окно "Штриховка и градиент"

 Панель Рисование:



Меню "Рисование": "Штриховка"

 Командная строка: штрих

Здесь задаются контур, тип и свойства образца и другие параметры штриховки и градиентной заливки.

Диалоговое окно "Штриховка и градиент" содержит следующие элементы.

Вкладка "Штриховка"

Вкладка "Градиент"

Раздел "Дополнительно"

Добавить: Точки выбора

Добавить: Выбрать объекты

Восстановить контур

Удалить контуры

Просмотр набора

Опции

Копирование свойств

Образец

Добавить: Точки выбора

Добавить: Точки выбора

Создает контур из существующих объектов, образующих замкнутую область вокруг указанной точки. Диалоговое окно временно будет зактрыто, и появится запрос для задания точки.

Выберите внутреннюю точку или [Выбрать внутреннюю точку/Удалить контуры]: Щелкнуть внутри области, которую необходимо заштриховать или заполнить заливкой, указать параметр, ввести о или отменить для отмены предыдущего выбора или нажать ENTER , чтобы вернуться в диалоговое окно

При выборе внутренних точек щелчком правой кнопки мыши в области рисования можно вызвать контекстное меню, которое содержит несколько параметров.

Если включить режим обнаружения островков, то объекты, которые содержат области, находящиеся внутри самого внешнего контура расцениваются как островки. Процедура поиска контуров при выполнении команды ШТРИХ в этом режиме определяется тем, какой метод обнаружения островков выбран в области "Дополнительно" этого диалогового окна.

Добавить: Выбрать объекты

Добавить: Выбрать объекты

Создает контур из выбранных объектов, образующих замкнутую область. Диалоговое окно будет временно закрыто, и появится запрос для выбора объектов.

Выберите объекты или [Выбрать внутреннюю точку/Удалить контуры]:Выбрать объекты, определяющие область штриховки или заливки, задать параметр, ввести о или отменить для отмены последнего выбора или нажать ENTER , чтобы вернуться в диалоговое окно

При использовании параметра "Выбор объектов" команда ШТРИХ не производит поиск внутренних объектов автоматически. Чтобы выполнить штриховку или заливку объектов внутри выбранного контура, следует выбрать объекты в соответствии с текущим стилем обнаружения островков.

При каждом нажатии кнопки "Выбор объектов", команда ШТРИХ сбрасывает предыдущий набор.

Щелчком правой кнопки мыши в области рисования в процессе выбора объектов можно вызвать контекстное меню. С его помощью можно отменить выбор последнего или всех объектов, изменить способ задания контуров и стиль обнаружения островков, а также предварительно просмотреть полученную штриховку или градиентную заливку.

<
Удалить контуры

Удалить контуры



Удаляет ранее добавленные внутрь контура объекты.

При нажатии кнопки "Выбрать все" диалоговое окно будет временно закрыто, а в командной строке отобразится запрос.

Выберите объекты или [Добавить контуры]:Выбрать объекты для удаления из области, ограниченной контуром, задать параметр или нажать ENTER ,чтобы вернуться в диалоговое окно

Выбор объектов

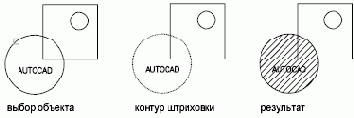

Удаляет временный контур для штриховки или заливки в соответствии с выбором пользователя.



Добавить контуры

Добавляет временный контур для штриховки или заливки в соответствии с выбором пользователя.

Восстановить контур

Восстановить контур



Создает полилинию или область вокруг указанной штриховки или заливки и, дополнительно, связывает с ней объект штриховки.

При нажатии кнопки "Восстановить контур" диалоговое окно будет временно закрыто, а в командной строке отобразится запрос.

Введите тип контура[Область/Полилиния] <текущий>:Ввестио, чтобы создать область, илип, чтобы создать полилинию

Отменить связь штриховки с новым контуром? [Да/Нет] <текущий>:Ввестидилин

Просмотр набора

Просмотр набора



Временно закрывает диалоговое окно и отображает созданные контуры при текущих значениях параметров штриховки или заливки. Опция не доступна, если еще не указаны точки или не выбраны объекты.

Опции

Опции



Управляет несколькими обычно используемыми параметрами штриховки или заливки.

Ассоциативная

Управляет ассоциативностью штриховки или заливки. Ассоциативная штриховка или заливка обновляется при изменении ее контуров. (системная переменная HPASSOC)

Создать отдельные штриховки

Определяет количество создаваемых заштрихованных объектов (один или несколько), если выделено несколько отдельных замкнутых контуров. (системная переменная HPSEPARATE)

Порядок следования

Задает порядок расположения штриховки или заливки. Штриховку и заливку можно расположить за всеми объектами, перед всеми объектами, за контуром штриховки или перед контуром штриховки. (HPDRAWORDERsystem variable)

<


Копирование свойств

Копирование свойств



Выполняет штриховку или заливку указанных контуров с учетом свойств штриховки или заливки выделенного объекта штриховки. HPINHERIT определяет способ указания исходной точки полученной штриховки: с помощью системной переменной HPORIGIN или по исходному объекту. После выбора объекта штриховки, свойства которого будут наследоваться при штриховании, чтобы создать контуры, можно щелкнуть правой кнопкой мыши в области рисования и воспользоваться контекстным меню для переключения между параметрами "Выбрать объекты" и "Указать внутреннюю точку".

При нажатии кнопки "Копировать свойства" диалоговое окно будет временно закрыто, а в командной строке отобразится запрос.

Выберите объект штриховки: Щелкнуть внутри заштрихованной или закрашенной области, чтобы выбрать образец штриховки, которую требуется применить к новому объекту штриховки

Образец

Образец



Выход из диалогового окна и показ контуров, которые будут участвовать в штриховании или закрашивании при текущих значениях параметров. Для возвращения в диалоговое окно следует щелкнуть мышью на рисунке или нажать ESC. Чтобы принять полученную штриховку или заливку, следует щелкнуть правой кнопкой мыши или нажать ENTER. Опция не доступна, если еще не указаны точки или не выбраны объекты.

Дополнительно

Дополнительно



Увеличивает размеры диалогового окна для отображения дополнительных параметров.

Темы:

Вкладка "Штриховка" (диалоговое окно "Штриховка и градиент")

Вкладка "Градиент" (диалоговое окно "Штриховка и градиент")

Область "Дополнительно" (диалоговое окно "Штриховка и градиент")
