П-СДВИГ Команда



Создание поверхности сдвига по определяющей кривой и вектору направления

 Панель Поверхности:



Меню "Рисование": "Поверхности"

"Поверхность сдвига"

 Командная строка: п-сдвиг

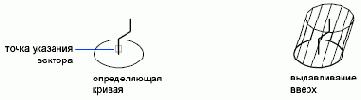

Выберите объект определяющей кривой:

Определяющая кривая задает профиль полигональной сети. Это может быть отрезок, дуга, круг, эллипс, а также 2М или 3М полилиния. Поверхность будет построена, начиная с точки определяющей кривой, ближайшей к точке указания.

Выберите объект направляющего вектора: Выбрать отрезок или незамкнутую полилинию

Только первая и последняя точки полилинии учитываются, все промежуточные вершины игнорируются. Направляющий вектор задает направление и величину смещения. Направление смещения определяется конечной точкой полилинии или прямой. Исходная определяющая кривая перерисовывается широкими линиями, чтобы пользователь видел, как вектор направления устанавливает форму получаемой поверхности.

С помощью команды П-СДВИГ строится 2n полигональная сеть, где n определяется системной переменной SURFTAB1. Направление по M совпадает с направляющим вектором и всегда имеет размерность 2. Направление по N лежит вдоль определяющей кривой. Если определяющая кривая представляет собой отрезок, дугу, круг, эллипс или сглаженную сплайнами полилинию, линии сдвига строятся через равные интервалы, длина которых определяется системной переменной SURFTAB1. Если определяющая кривая является полилинией, не сглаженной сплайнами, линии сдвига строятся через конечные точки прямых сегментов, а каждый дуговой сегмент делится на интервалы, длина которых определяется системной переменной SURFTAB1.
