Создает видовые экраны листов с использованием ортогональных проекций для компоновки рисунков 3М тел и объектов тел со множеством видов и в разрезе.

 Панель Тела:



Меню "Рисование": "Тела"

"Режим"
"Вид"

 Командная строка: т-вид

Ввести параметр [Пск/Орто/Дополнительный/Сечение]: Ввести параметр или нажать ENTER для завершения команды

Команда Т-ВИД вычисляет проекции непосредственно в ходе создания ортогональных, дополнительных видов и сечений. Для каждого созданного видового экрана сохраняется определяющая вид информация. Она используется командой SOLDRAW, создающей окончательный вид. Т-ВИД использует пространство листа и видимости слоев видового экрана для настройки видов экранов.

Команда Т-ВИД создает слои, которые используются командой Т-РИСОВАНИЕ для размещения видимых и скрытых линий, а также штриховых сечений для каждого вида. Кроме того, Т-ВИД создает слои для размещения размерных линий с видимостью, заданной для конкретного видового экрана. Для размещения видимых и скрытых линий, размеров и штриховок используются следующие соглашения об именовании слоев (имя вида это имя, которое было присвоено виду при его создании).

Слои, создаваемые командой Т-ВИД

Имя слоя

Тип объекта

Имя вида-VIS

Видимые линии

Имя вида-HID

Скрытые линии

Имя вида-DIM

Размеры

Имя вида-HAT

Штриховка (для сечений)

Предупреждение  Информация, которая хранится на этих слоях, удаляется и обновляется в ходе выполнения команды РИСОВАНИЕ. На таких слоях не следует размещать постоянные данные рисунка.

Команда Т-ВИД размещает объекты-видовые экраны на слое VPORTS. Если этот слой не существует, происходит его автоматическое создание.

Команда Т-ВИД должна вызываться с какого-либо из листов рисунка. Если же активна вкладка «Модель», происходит переключение на последний использованный лист.

ПСК

ПСК

Создает вид относительно пользовательской системы координат. Если в рисунке еще нет видовых экранов, использование этой опции является хорошим способом создания исходного видового экрана, из которого затем можно создать остальные виды. Для всех остальных опций команды Т-ВИД требуется существование видовых экранов.

Для задания плоскости вида используется либо текущая ПСК, либо предварительно сохраненная ПСК. Проекция на видовом экране создается параллельно плоскости XY ПСК с осью X, направленной вправо, и осью Y, направленной вверх.

Ввести параметр [Имя/Мск/?/Текущая] <текущая>: Ввести параметр или нажать ENTER

Имя

Использует для создания вида профиля плоскость XY именованной ПСК.

Имя восстанавливаемой ПСК: Ввести имя имеющейся ПСК

Масштаб вида <1.0>: Ввести число или нажать ENTER

Нужно ввести имя требуемой ПСК и масштаб вида. Ввод масштаба аналогичен заданию коэффициента увеличения изображения на видовом экране относительно пространства листа. По умолчанию действует значение 1:1.

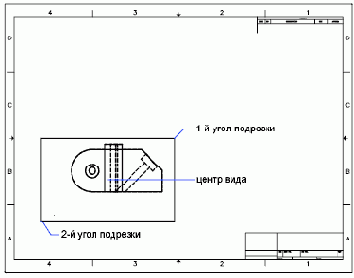

"Центр вида:" Указать точку и по окончании нажать ENTER

Вид создается в соответствии с текущими границами пространства модели. Можно попробовать задать несколько точек центра по очереди, пока не будет выбрана подходящая.

Затем появляется запрос о положении двух противоположных углов вида.

Первый угол видового экрана: Указать точку

Противоположный угол видового экрана: Указать точку

Имя вида: Задать имя вида

Т-ВИД возвращается к предыдущему запросу.

МСК

Использует для создания вида профиля плоскость XY МСК.

Масштаб вида <1.0>: Ввести число или нажать ENTER

Нужно ввести имя требуемой ПСК и масштаб вида. Ввод масштаба аналогичен заданию коэффициента увеличения изображения на видовом экране относительно пространства листа. По умолчанию действует значение 1:1.

"Центр вида:" Указать точку и по окончании нажать ENTER

Вид создается в соответствии с текущими границами пространства модели. Можно попробовать задать несколько точек центра по очереди, пока не будет выбрана подходящая.

Затем появляется запрос о положении двух противоположных углов вида.

Первый угол видового экрана:

Противоположный угол видового экрана:

Имя вида: Задать имя вида

Т-ВИД возвращается к предыдущему запросу.

? — Список именованных ПСК

Перечисляет имена существующих пользовательских систем координат. Список можно ограничить путем ввода комбинации глобальных символов (правила их задания аналогичны используемым в команде ПСК).

Какие имена ПСК вывести <*>: Ввести имя или нажать ENTER для вывода списка всех ПСК

После завершения вывода списка нажатие любой клавиши возвращает к начальному запросу.

Текущий

Использует для создания вида профиля плоскость XY текущей ПСК.

Масштаб вида <1.0>: Ввести число или нажать ENTER

Нужно ввести имя требуемой ПСК и масштаб вида. Ввод масштаба аналогичен заданию коэффициента увеличения изображения на видовом экране относительно пространства листа. По умолчанию действует значение 1:1.

"Центр вида:" Указать точку и по окончании нажать ENTER

Вид создается в соответствии с текущими границами пространства модели. Можно попробовать задать несколько точек центра по очереди, пока не будет выбрана подходящая.

Затем появляется запрос о положении двух противоположных углов вида.

Первый угол видового экрана:

Противоположный угол видового экрана:

Имя вида: Задать имя вида

Т-ВИД возвращается к предыдущему запросу.

<
Орто

Орто



Создает вид, ортогональный имеющемуся (вид сбоку или сверху).

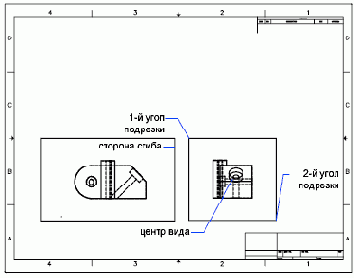

Сначала следует запрос о стороне видового экрана, которая будет базовой для размещения нового вида; резиновая линия, перпендикулярная видовому экрану, помогает установить центр нового вида. Можно попробовать задать несколько точек центра по очереди, пока не будет выбрана подходящая.

Укажите сторону видового экрана для проекции: Указать сторону

"Центр вида:" Указать точку и нажать ENTER

Затем появляется запрос о положении двух противоположных углов вида.

Первый угол видового экрана:

Противоположный угол видового экрана:

Имя вида: Задать имя вида

Дополнительный

Дополнительный



Создает дополнительный вид на базе имеющегося. Этот вид является проекцией на плоскость, ортогональную одному из основных видов и наклонную относительно смежного вида.



Сначала следует запрос о положении двух точек, определяющих наклонную плоскость для дополнительной проекции. Обе точки должны находиться на одном и том же видовом экране.

Первая точка наклонной плоскости:

Вторая точка наклонной плоскости:

Следующая точка определяет сторону, которая будет использоваться для проецирования нового вида.

Сторона просмотра: Указать точку

Резиновая линия, перпендикулярная наклонной плоскости, помогает установить центр нового вида. Можно попробовать задать несколько точек центра по очереди, пока не будет выбрана подходящая.

"Центр вида:" Указать точку и нажать ENTER

Затем появляется запрос о положении двух противоположных углов вида.

Первый угол видового экрана:

Противоположный угол видового экрана:

Имя вида: Задать имя вида

Сечение

Сечение



Создает разрез тел и наносит на него штриховку. При использовании команды Т-РИСОВАНИЕ на виде, созданном при помощи этой опции, образуется временная копия тел и по заданной режущей плоскости выполняется команда SLICE. Затем генерируется профиль видимой половины тел, а начальная копия удаляется. Наконец, окончательно строится сечение тел. Тела, не пересеченные режущей плоскостью, генерируются в виде обычных контуров. Так как обычно скрытые линии разреза не рисуются, команда Т-ВИД замораживает слой имя вида-HID.



На начальном видовом экране нужно указать две точки, определяющие секущую плоскость.

Первая точка секущей плоскости:

Вторая точка секущей плоскости:

Следующая точка определяет сторону секущей плоскости, которая будет использоваться для проецирования нового вида.

Сторона просмотра: Указать точку

Далее вводится масштаб нового вида. Ввод масштаба аналогичен заданию коэффициента увеличения изображения на видовом экране относительно пространства листа. По умолчанию действует значение 1:1, соответствующее коэффициенту 1.0XЛ.

Масштаб вида <текущий>: Ввести положительное значение

В командной строке появляется запрос о центральной точке. Если был принят масштаб по умолчанию (нажатием ENTER), то резиновая линия, перпендикулярная режущей плоскости, помогает установить центр нового вида. В противном случае вид может быть помещен в любое место. Можно попробовать задать несколько точек центра по очереди, пока не будет выбрана подходящая.

"Центр вида:" Указать точку и нажать ENTER

Затем появляется запрос о положении двух противоположных углов вида.

Первый угол видового экрана:

Противоположный угол видового экрана:

Имя вида: Задать имя вида

Примечание  Команда Т-ВИД определяется в приложении acsolids.arx и предназначена только для интерактивного использования.
