UCSICON Команда
| U Команды
|
| ||||
| UCSICON Команда |
| ||||
Управление видимостью и расположением знака ПСК
Меню "Вид": "Отображение"
Знак ПСК иллюстрирует ориентацию осей ПСК и положение исходной точки текущей ПСК. Он также показывает текущее направление взгляда относительно плоскости XY.
Если системная переменная UCSVP для некоторого видового экрана имеет значение 1, на нем действует своя ПСК, запоминаемая вместе с ним.
В пространстве листа и пространстве модели отображаются разные знаки систем координат. В обоих случаях при размещении знака в начале текущей ПСК в его основании появляется символ «плюс» (+). Символ М на области оси Y означает, что ПСК совпадает с мировой системой координат.
На 3М знаке совпадение ПСК и МСК индицируется с помощью квадратика, находящегося в начале координат в плоскости XY.
Рамка в основании знака ПСК говорит о том, что точка зрения находится в области положительных значений координат Z(взгляд сверху). Отсутствие рамки означает, что точка зрения расположена ниже плоскости ПСК.
На 3М знаке ПСК ось Z изображается сплошной линией, если точка зрения находится выше плоскости XY, и пунктиром, если ниже.
Если ПСК повернута так, что ось Z будет лежать в плоскости, параллельной плоскости вида, т. е. плоскость XY расположена почти параллельно при просмотре, 2М знак ПСК заменяется значком с изображением сломанного карандаша.
С 3М знаком ПСК такого никогда не происходит.
Ввести параметр [Вкл/Откл/Все/Без начала/Начало/Свойства] <текущая>: Ввести параметр или нажать ENTER
| On | |
| Включение видимости знака ПСК. |
| Откл | |
| Отключение видимости знака ПСК. |

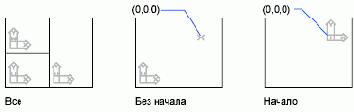

| Все | |
| Установка параметров отображения знака ПСК сразу для всех активных видовых экранов. Если данная опция не используется, параметры знака ПСК задаются командой ЗНАКПСК только для текущего видового экрана.
Ввести параметр [Вкл/Откл/Без начала/Начало] <текущая>: Ввести параметр для применения ко всем активным экранам или нажать ENTER |
|
Без начала |
|
Знак ПСК отображается в нижнем левом углу видового экрана независимо от положения начала ПСК. |
|
Содержание |
|
Знак ПСК размещается в точке начала текущей ПСК (0,0,0). Если начало ПСК находится за пределами видимой части рисунка, знак изображается в нижнем левом углу видового экрана. |
|
Свойства |
|
Отображает диалоговое окно "Знак ПСК", предназначенное для управления стилем, видимостью и расположением знака ПСК. |
Диалоговое окно «Знак ПСК»
